Verschaltung von Tonabnehmern


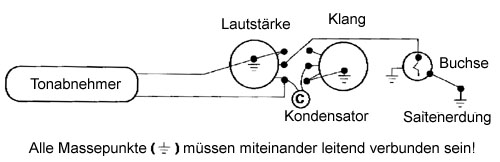

einfache Schaltung für Gitarren:

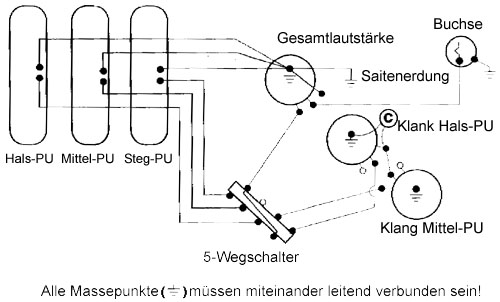

Stratocaster:
Obenstehend die Stratocaster Schaltung: Die PU-Leitungen werden zuerst zu dem 5-Weg Schalter geführt, der intern so ausgelegt ist, daß es folgende Kombinationen gibt: PU1 - PU1+PU2 - PU2 - PU2+PU3 - PU3. Der Ausgang des Schalters wird zum einzigen Lautstärkeregler geführt. Die Signale von PU1 und PU2 werden über den Schalter direkt zu den beiden Tonpotis geführt. PU3 ist im Klang nicht regelbar. Die beiden Tonpotis haben im der Regel einen gemeinsamen Kondensator.

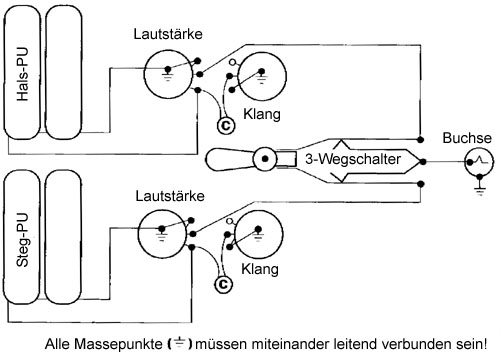

Les Paul:

Bei der Schaltung für die Les Paul gibt es jeweils eine Lautstärke und einen Klangregler pro PU. Der 3-Wegschalter schaltet die Kombinationen: PU1 - PU1+PU2 - PU2. Da die beiden PU in Mittelstellung zusammengeschaltet sind und jeder PU einzeln in der Lautstärke regelbar ist, beeinflussen sie sich ziemlich stark. Das heißt, dreht man den Lautstärkeregler des einen PU leiser, dann wird auch der andere PU leiser.
